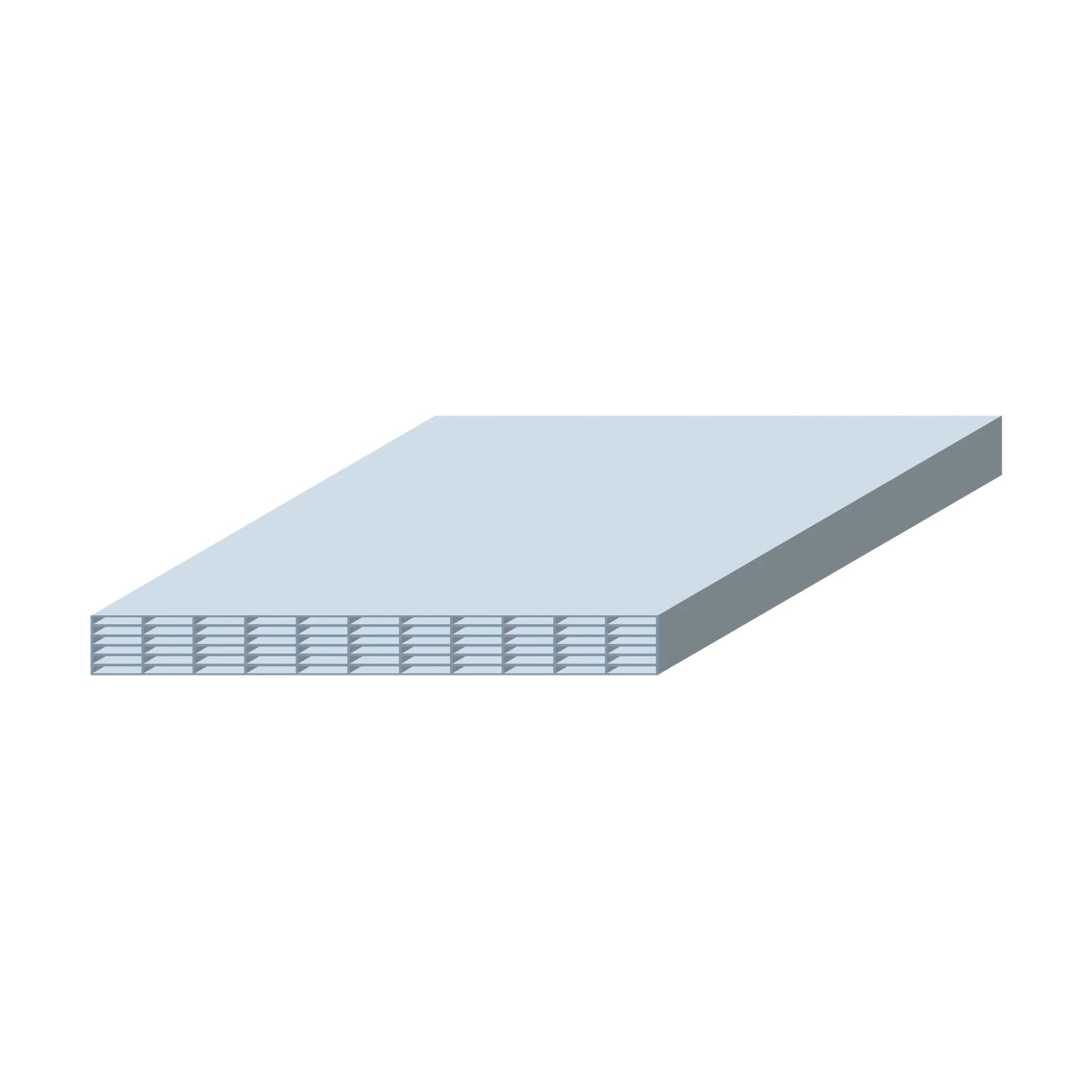

Meerwandige kanaalplaat van 16 mm uit de Marlon ST-serie van Brett Martin, met zeven wanden en een gewicht van 2500 g/m2. De 16 mm is de standaardplaat voor veranda’s, terrasoverkappingen en lichtstraten: stevig genoeg voor de gangbare overspanningen tussen de sporen en met een U-waarde van 1,78 W/m2K duidelijk beter isolerend dan de 10 mm plaat. Lichtdoorlatendheid 64 procent in helder en 44 procent in opaal; de opalen uitvoering verstrooit het licht en laat van de zonnestraling 22 procent door, tegen 60 procent bij de heldere plaat. Op de millimeter op lengte gesneden, desgewenst afgetapet.
Uit voorraad
| Artikelnr. | Breedte | Kleur |
|---|---|---|
| 6216105/OA | 1050 mm | Opaal |
| 6216210 | 2100 mm | Helder |
| 6216210/O | 2100 mm | Opaal |
Lengte op maat; verpakkingseenheid 30 platen per pallet, losse platen leverbaar. Andere breedtes en tinten op bestelling.
Specificaties
| Specificatie | Waarde |
|---|---|
| Structuur | Zevenwandig |
| Dikte | 16 mm |
| Gewicht | 2500 g/m2 |
| Ribafstand | 14 mm |
| Maximale plaatbreedte | 2100 mm |
| U-waarde | 1,78 W/m2K |
| Minimale buigradius | 3200 mm |
| UV-bescherming | Mee-geëxtrudeerde laag aan de buitenzijde |
Licht en zonwarmte per tint
Het technisch datablad geeft per tint zowel de lichtdoorlatendheid als de zontoetreding: het deel van de zonnestraling dat door de plaat komt. Hoe lager dat tweede getal, hoe minder de ruimte eronder opwarmt.
| Tint | Lichtdoorlatendheid | Zontoetreding |
|---|---|---|
| Helder | 64 procent | 60 procent |
| Opaal | 44 procent | 22 procent |
| Parelmoer (pearlescent) | 56 procent | 33 procent |
| Brons | 16 procent | 29 procent |
Uit voorraad komen helder en opaal; de andere twee tinten zijn op bestelling.
Maattoleranties
| Maat | Tolerantie |
|---|---|
| Breedte tot 1250 mm | plus of min 4 mm |
| Breedte tot 2100 mm | min 0, plus 8 mm |
| Lengte tot 5 m | min 0, plus 10 mm |
| Lengte boven 5 m | min 0, plus 25 mm |
| Dikte | plus of min 0,5 mm |
Overspanning bij belasting
De fabrikant geeft per plaatbreedte de veilige overspanning in meters, gerekend met 20 mm oplegging aan de rand en een veiligheidsfactor van 1,2. De tabel gaat over plaatbreedtes van 700, 980 en 1250 mm; voor de 1050 en 2100 mm brede platen uit voorraad staat er geen waarde in.
| Belasting | 700 mm | 980 mm | 1250 mm |
|---|---|---|---|
| 0,60 kN/m2 | niet opgegeven | 2,37 m | 1,69 m |
| 0,70 kN/m2 | 6,48 m | 2,12 m | 1,55 m |
| 0,80 kN/m2 | 4,49 m | 1,95 m | 1,45 m |
| 0,90 kN/m2 | 3,76 m | 1,81 m | 1,37 m |
| 1,00 kN/m2 | 3,33 m | 1,70 m | 1,30 m |
Deze waarden zijn de opgave van de fabrikant voor de plaat zelf. Welke belasting voor een concreet dak geldt en welke gordingafstand daarbij hoort, bepaalt de constructeur.
Waarden uit de fabrieksbrochure en het technisch datablad. Alle diktes en structuren van de serie staan in de tabel op de pagina vlak meerwandig polycarbonaat.
Montage
Voor een verandadak is er een compleet aluminium profielsysteem voor 16 mm platen; zie aluminium profielen en rubbers. UV-zijde naar buiten, kanalen in de richting van de helling, minimaal 5 graden, tape boven en onder, ruimte voor uitzetting.
