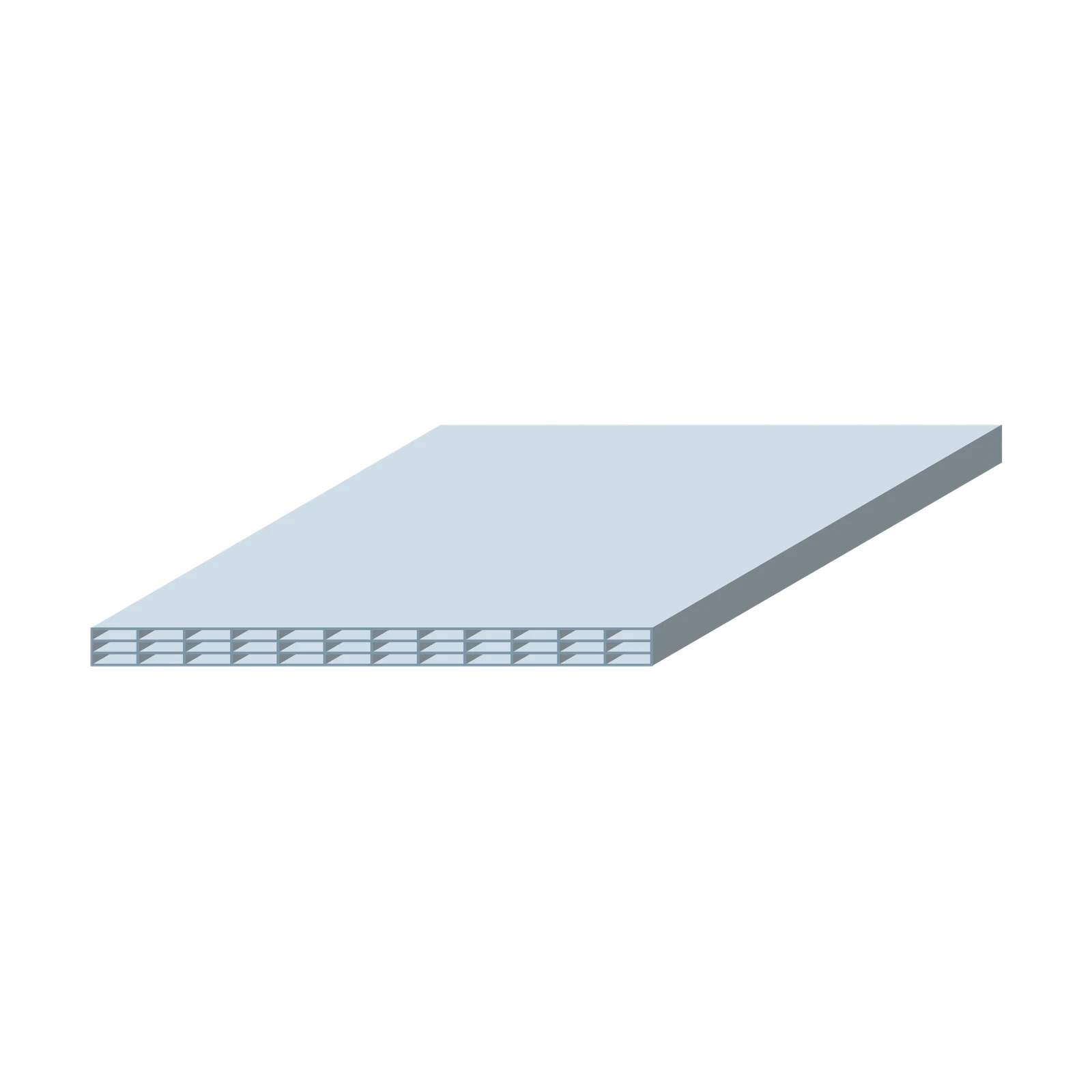

Meerwandige kanaalplaat van 10 mm uit de Marlon ST-serie van Brett Martin, met vier wanden en een gewicht van 1700 g/m2. De vierwandige opbouw isoleert beter dan de tweewandige plaat van dezelfde dikte (U-waarde 2,5 tegen 3,2 W/m2K) bij een lichtdoorlatendheid van 74 procent in helder en 34 procent in opaal. Een veelgebruikte plaat voor lichtstraten, overkappingen, serres en gevelvullingen waar een dunne, lichte plaat met redelijke isolatie gevraagd wordt. Elke plaat wordt op de millimeter op lengte gesneden en desgewenst afgetapet geleverd.
Uit voorraad
| Artikelnr. | Breedte | Kleur |
|---|---|---|
| 6210105 | 1050 mm | Helder |
| 6210105/O | 1050 mm | Opaal |
| 6210105/OG | 1050 mm | Opal gold |
| 6210125 | 1250 mm | Helder |
| 6210125/O | 1250 mm | Opaal |
| 6210210 | 2100 mm | Helder |
| 6210210/O | 2100 mm | Opaal |
Lengte op maat; verpakkingseenheid 50 platen per pallet, losse platen leverbaar.
Specificaties
| Specificatie | Waarde |
|---|---|
| Structuur | Vierwandig |
| Dikte | 10 mm |
| Gewicht | 1700 g/m2 |
| Ribafstand | 12,5 mm |
| Maximale plaatbreedte | 2100 mm |
| U-waarde | 2,5 W/m2K |
| Minimale buigradius | 1500 mm |
| UV-bescherming | Mee-geëxtrudeerde laag aan de buitenzijde |
Licht en zonwarmte per tint
De fabrikant geeft per tint zowel de lichtdoorlatendheid als de zontoetreding: het deel van de zonnestraling dat door de plaat komt. Hoe lager dat tweede getal, hoe minder de ruimte eronder opwarmt.
| Tint | Lichtdoorlatendheid | Zontoetreding |
|---|---|---|
| Helder | 74 procent | 73 procent |
| Opaal | 34 procent | 54 procent |
| Opal gold | 30 procent | 20 procent |
| Brons | 19 procent | 52 procent |
Opvallend aan deze opbouw: de gouden tint laat ongeveer evenveel licht door als de opalen, maar houdt de zonwarmte veel sterker tegen (20 tegen 54 procent). Voor een dakvlak dat in de volle zon ligt is dat het verschil tussen een bruikbare en een te warme ruimte.
Brons laat van deze vier tinten het minste licht door, 19 procent, en houdt de zonwarmte maar half tegen (52 procent). Voor warmtewering is de gouden tint daarmee de gunstigste van de vier.
Maattoleranties
| Maat | Tolerantie |
|---|---|
| Breedte tot 1250 mm | plus of min 4 mm |
| Breedte 1250 tot 2100 mm | min 0, plus 8 mm |
| Lengte tot 6 m | min 0, plus 10 mm |
| Lengte boven 6 m | min 0, plus 25 mm |
| Dikte | plus of min 0,5 mm |
Overspanning bij belasting
De fabrikant geeft per plaatbreedte de veilige overspanning in meters, gerekend met 20 mm oplegging aan de rand en een veiligheidsfactor van 1,2. De tabel gaat over plaatbreedtes van 700, 980 en 1250 mm; voor de 1050 en 2100 mm brede platen uit voorraad staat er geen waarde in.
| Belasting | 700 mm | 980 mm | 1250 mm |
|---|---|---|---|
| 0,60 kN/m2 | 3,89 m | 2,16 m | 1,57 m |
| 0,70 kN/m2 | 3,34 m | 1,95 m | 1,44 m |
| 0,80 kN/m2 | 3,00 m | 1,79 m | 1,35 m |
| 0,90 kN/m2 | 2,72 m | 1,67 m | 1,27 m |
| 1,00 kN/m2 | 2,51 m | 1,56 m | 1,21 m |
Deze waarden zijn de opgave van de fabrikant voor de plaat zelf. Welke belasting voor een concreet dak geldt en welke gordingafstand daarbij hoort, bepaalt de constructeur.
Waarden uit de fabrieksbrochure en het technisch datablad. Alle diktes en structuren van de serie staan in de tabel op de pagina vlak meerwandig polycarbonaat.
Montage
UV-zijde naar buiten, kanalen in de richting van de dakhelling, minimaal 5 graden helling, afdichttape boven en ademende tape onder, ruimte voor uitzetting in profielen en boorgaten (18 mm). Bijpassend: polycarbonaat H- en U-profielen en aluminium profielen.
