Aluminium profielen

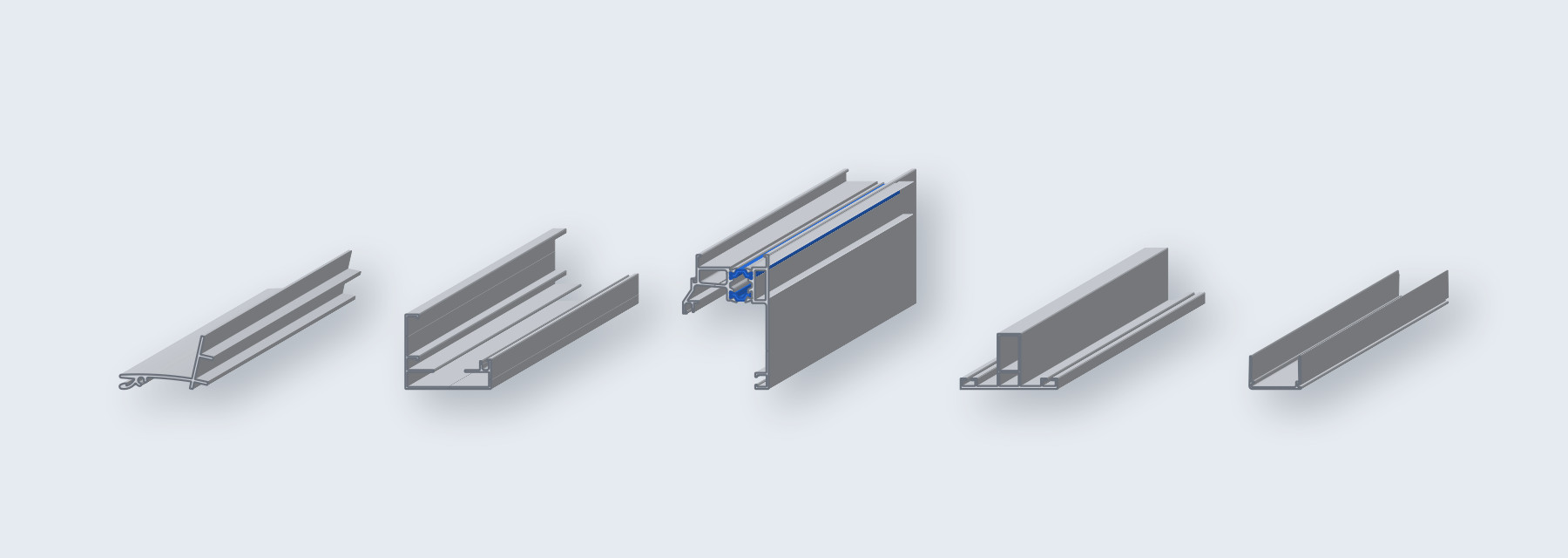

Aluminium profielen voor polycarbonaat: muurprofiel, Clickfix onderprofiel, thermisch onderbroken onderprofiel, T-profiel en U-profiel

Een polycarbonaatplaat is zo goed als het profiel eromheen. Het profiel houdt de plaat op zijn plaats, laat hem bewegen, sluit de kanalen af en voert het water weg. Welk profiel je nodig hebt, volgt uit twee dingen: welke plaat of welk paneel er komt, en waar het profiel in het vlak zit, boven, onder, opzij of tussen twee platen.

Elk profiel als draaiend 3D-model en als doorsnede met buitenmaten, met het maatblad (PDF) en de tekening voor CAD (DWG en DXF) om direct te downloaden. Bij de onderprofielen en het 60 mm zijprofiel kan het bijbehorende sluitprofiel mee in de offerteaanvraag.

aluminiumthermische onderbrekingsluitprofiel

Slepen draait het model. Na een klik op het model zoomt scrollen in; dubbelklikken zet het terug.

Klikpanelen 40 mm, thermisch onderbroken

Klikpanelen 40 mm, standaard

Klikpanelen 60 mm, thermisch onderbroken

Losse profielen voor meerwandig polycarbonaat

Maten in mm, gemeten aan de doorsnede. Het gewicht per meter is bij benadering. Aan deze gegevens kunnen geen rechten worden ontleend. Alle profielen staan ook bij elkaar op de pagina Aluminium profielen in 3D. Vragen over een profiel of een toepassing: 0180 46 17 17 of info@witteburg.nl.

Voor vlakke kanaalplaten

Profiel Waarvoor Lengte
U-profiel 10 mm Onder- en bovenrand van 10 mm kanaalplaten, sluit de kanalen af en houdt de tape op zijn plaats 6000 mm
U-profiel 16 mm Idem voor 16 mm kanaalplaten 6000 mm
U-profiel 32 mm Idem voor 32 mm kanaalplaten 6500 mm
F-profiel 16 mm Zijrand van een vlak van 16 mm platen 7000 mm
T-profiel Naad tussen twee platen op hetzelfde spoor 6000 en 7000 mm
Multi-verbindingsprofiel Koppelprofiel uit het verandadaksysteem, voor platen van 10 tot 32 mm 6000 en 7000 mm
Muurprofiel Aansluiting van een verandadak op de gevel 6500 mm
Vee-luxprofiel 16 mm 16 mm platen in een wand of verticale lichtstrook 6000 mm

Voor klikpanelen van 40 mm

Het Clickfix-systeem is het profielsysteem dat bij de tienwandige klikpanelen van 40 mm hoort: onderprofiel, zijprofiel, bovenprofiel met lip of zonder lip, en de afdekstrip die de bevestiging wegwerkt. De profielen zijn 6000 mm lang, de afdekstrip 3000 mm.

Waar het vlak een verwarmde ruimte afsluit, komen daar de thermisch onderbroken profielen voor in de plaats: onderprofiel 40 mm en zij- en bovenprofiel 40 mm.

Voor klikpanelen van 60 mm

Voor de veertienwandige panelen van 60 mm is er een eigen serie, in twee uitvoeringen. Thermisch onderbroken, tegen condens op de binnenzijde: onderprofiel, zijprofiel en bovenprofiel. En als sluitprofiel, waar het vlak tegen een bestaande constructie eindigt: onder-sluitprofiel en zij-sluitprofiel. Alle lengtes 6000 mm.

Thermisch onderbroken of niet

Een aluminium profiel geleidt warmte veel beter dan de plaat ertussen. In een onverwarmde ruimte maakt dat weinig uit. Sluit het vlak een verwarmde ruimte af, dan wordt het profiel aan de binnenzijde koud en slaat daar condens op neer, ook als de plaat zelf droog blijft. Een thermisch onderbroken profiel heeft een kunststof onderbreking in het midden en houdt de binnenzijde warmer.

Wat er verder bij hoort

Bij elk profiel horen de rubbers die de waterdichting maken en de ankers en afwerking voor de bevestiging, plus aluminium tape voor de uiteinden van de platen.

Verder lezen

Stuur de maten van het vlak en de gekozen plaat mee met de aanvraag, dan zetten wij de profielen, rubbers en bevestigingen er compleet bij.
